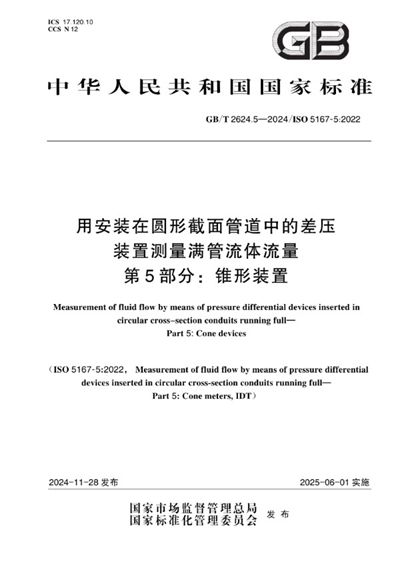

标准名称：用安装在圆形截面管道中的差压装置测量满管流体流量 第5部分：锥形装置
标准号：GB/T 2624.5-2024
发布日期：2024-11-28
实施日期：2025-06-01
管理部门：中国机械工业联合会
行业分类：计量学和测量、物理现象
此标准规定了锥形装置的几何尺寸和安装在管道中测量满管流体流量的使用方法（安装和工作条件）。
对于特定应用而言，未经校准的锥形装置，其不确定度可能太大，因此可认为其有必要按照第7章的规定进行实流校准。
此标准亦提供了用于计算流量并可配合ISO 5167-1:2022规定要求一起使用的相关资料。
此标准仅适用于在整个测量段内流体保持亚音速流动，且可被认为是单相流的锥形装置。未经校准的锥形装置只能在规定的管道尺寸、管道表面粗糙度、β［由公式（2）给出］和雷诺数（Re）范围内使用。
此标准不适用于脉动流的测量。此标准不涉及未经校准的锥形装置在内径小于50mm或大于500mm，或管道雷诺数（ReD）小于8X104或大于1.2X109x的管道中的使用。
锥形装置是一个包含由头部朝向上游同心地固定在管道中心的锥形节流体的一次装置。此标准定义的锥形装置具有一个或多个上游管壁取压口和一个位于锥体尾部的下游取压口，下游取压口的导压管从锥体内部连通到锥体支撑结构处，再向上穿过支撑结构与差压变送器连接。
对于其他结构的锥形装置，由于在编制此标准时没有足够的实验数据来描述其特性，因此这些装置按照第7章的规定进行实流校准。
起草单位与起草人
起草单位包含：上海工业自动化仪表研究院有限公司、上海仪器仪表自控系统检验测试所有限公司、青岛自动化仪表有限公司、天津大学、青岛市计量技术研究院、上海市供水水表强制检定站有限公司、江苏省计量科学研究院、天信仪表集团有限公司、苍南自动化仪表厂、江阴市节流装置厂有限公司、浙江省计量科学研究院、丹东通博电器（集团）有限公司、开封仪表有限公司、江苏新晖测控科技有限公司、天津市亿环自动化仪表技术有限公司、银川融神威自动化仪表厂（有限公司）、杭州盘古自动化系统有限公司、西安安森智能仪器股份有限公司、江苏华夏仪表有限公司、江苏杰克仪表有限公司、瑞大集团有限公司、湖北南控仪表科技有限公司、江苏横河集团有限公司、江苏红光仪表厂有限公司。
起草人包含：肖红练 、郭爱华 、杨伟山 、徐英 、刘伟光 、白金超 、曹久莹 、林尚喜 、洪晨君 、颜永丰 、陈赏顺 、郭永刚 、靳文哲 、王宇翔 、刘扬 、唐力南 、郭伟 、王士兴 、孙瑜欣 、张雨萌 、杨玉山 、闵心怡 、余忠传 、官荣涛 、冀叶洪 、崔善超 。
