标准详情与信息

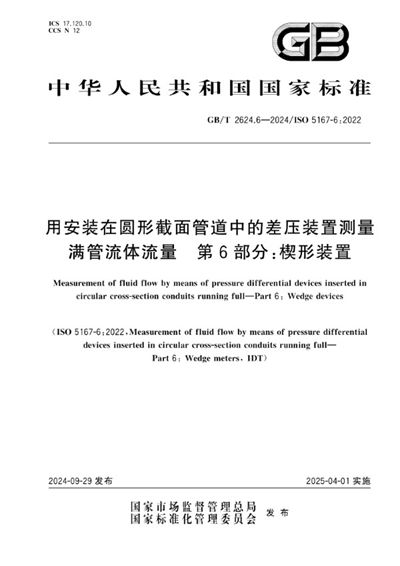

标准名称：用安装在圆形截面管道中的差压装置测量满管流体流量 第6部分：楔形装置
标准号：GB/T 2624.6-2024
发布日期：2024-09-29
实施日期：2025-04-01
管理部门：中国机械工业联合会
行业分类：计量学和测量、物理现象
此标准规定了楔形装置的几何尺寸和安装在管道中测量满管流体流量的使用方法(安装和工作条件)。
此标准规定了校准要求，如果适用，则可在校准过的雷诺数范围内使用。第7章对于此标准范围之外的类似流量计的校准也有指导作用。
此标准亦提供了用于计算流量并与ISO 5167-1:2022规定要求一起使用的相关资料。
此标准仅适用于在整个测量段内流体保持亚音速流动，且是单相流的楔形装置。未经校准的楔形装置只能在规定的管道尺寸、管道表面粗糙度、β [由公式(2)给出](或楔比)和雷诺数范围内使用。此标准不适用于脉动流的测量。此标准不涉及未经校准的楔形装置在内径小于50 mm或大于600 mm，或管道雷诺数（ReD)小于1×104的管道中的使用。
起草单位与起草人
起草单位包含：上海工业自动化仪表研究院有限公司、上海仪器仪表自控系统检验测试所有限公司、青岛市计量技术研究院、天津大学、浙江省计量科学研究院、江苏省计量科学研究院、苍南自动化仪表厂、江阴市节流装置厂有限公司、天信仪表集团有限公司、天津市亿环自动化仪表技术有限公司、丹东通博电器（集团）有限公司、开封仪表有限公司、银川融神威自动化仪表厂（有限公司）、烟台市标准计量检验检测中心、江苏横河集团有限公司、西安安森智能仪器股份有限公司、江苏杰克仪表有限公司、江苏华夏仪表有限公司、江苏新晖测控科技有限公司、江苏苏仪集团有限公司、瑞大集团有限公司、江苏华尔威科技集团有限公司、上海孚凌自动化控制系统股份有限公司、浙江奥新仪表有限公司、烟台华惠仪表有限公司。
起草人包含：孙瑜欣 、郭爱华 、肖红练 、郭沈辉 、徐英 、陈赏顺 、曹久莹 、上官宗剑 、颜永丰 、陈通财 、刘扬 、郭永刚 、张建勇 、唐力南 、许文达 、刘玉忠 、袁超 、王士兴 、闵心怡 、杨少华 、王宇翔 、刘亮 、翁德平 、陈雪中 、朱迅华 、白帆 、崔玉强 。
*本网站标准资料仅供参考，使用标准请以正式出版的标准版本为准。
